产品概述

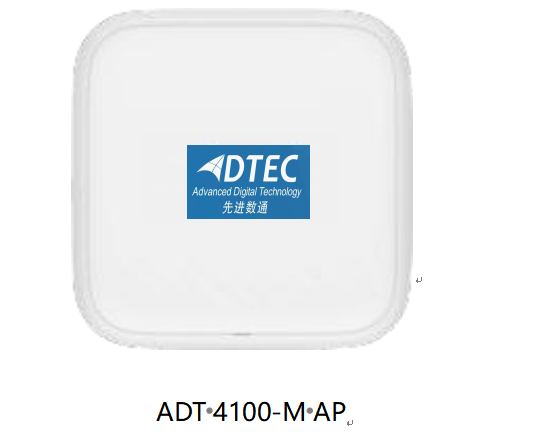

ADT 4100-M AP是kdpay钱包官网采用国产化芯片的支持 Wi-Fi 7（802.11be）标准的室内 AP，同时支持2.4 GHz (4x4MIMO)、5 GHz (4x4 MIMO)和 5 GHz (4x4 MIMO)三频 ，整机 12 条空间流，速率可达 12.9Gbps。加持全新Wi-Fi 7 技术，极大地增强用户对无线网络的使用体验，适用于中大型企业办公、教育、医疗等室内覆盖场景。

·支持三射频 2.4GHz(4x4) + 5GHz(4x4) + 5GHz(4x4)同时工作 ，2.4G 频段最大速率 1. 376 Gbps ，5GHz-L 频段最大速率5.765 Gbps ，5GHz-H 频段最大速率 5.765 Gbps，整机速率 12.9 Gbps；

·内置动态变焦智能天线，支持全向和高密覆盖模式，根据不同场景可动态调整覆盖模式；高密模式提升整网性能，保障用户高密接入业务体验；

·给予 USB 接口，可用于扩展外置物联网（支持 ZigBee、RFID 等协议）；

·支持蓝牙功能，配合 CloudCampus APP 可实现蓝牙串口运维；

·支持 FIT/FAT/云管理工作模式，可顺利获得kdpay钱包官网云管理平台对 AP 设备及业务进行管理和运维，节省网络运维成本。

产品主要特性

Wi-Fi 7 (802.11be)标准

Wi-Fi 7 (802.11be)是最新 Wi-Fi 标准，也称为 IEEE 802.11be 或极高吞吐量(EHT)。Wi-Fi 7 基于Wi-Fi 6，引入了4096-QAM(quadrature amplitude modulation)、Multi-RU（ MRU 多资源单元）、多链路操作（MLO）、增强型MU-MIMO（multi-usermultiple-input multiple-output）等技术，使得 Wi-Fi 7 相较于 Wi-Fi 6 将给予更高的数据传输速率和更低的时延。

Wi-Fi 7新特性

Wi-Fi 7协议的目标是将 WLAN 网络的吞吐率提高，并且给予低时延的接入保障。为了满足这个目标，整个协议在PHY层和MAC 层都做了相应的改变。相对于 Wi-Fi 6 协议，Wi-Fi 7 协议带来的主要技术变革点如下：

支持 Multi-RU 机制

·在 Wi-Fi 6 中，每个用户只能在分配到的特定 RU上发送或接收帧，大大限制了频谱资源调度的灵活性。为解决该问题，进一步提升频谱效率，Wi-Fi 7 中定义了允许将多个 RU 分配给单用户的机制。当然，为了平衡实现的复杂度和频谱的利用率，协议中对 RU 的组合做了一定的限制，即：小规格 RU（小于 242-Tone 的 RU）只能与小规格 RU 合并，大规格RU（大于等于242-Tone 的 RU）只能与大规格 RU 合并，不允许小规格 RU 和大规格 RU 混合使用。

引入更高阶的 4096-QAM 调制技术

·Wi-Fi 6的最高调制方式是 1024-QAM，其中调制符号承载 10bits。为了进一步提升速率，Wi-Fi 7 将会引入4096-QAM，使得调制符号承载 12bit。在相同的编码下，Wi-Fi 7 的 4096-QAM 比 Wi-Fi 6 的 1024-QAM可以取得20%的速率提升。

引入 Multi-Link 多链路机制

·为了实现所有可用频谱资源的高效利用，工作组定义了多链路聚合相关的技术，主要包括增强型多链路聚合的 MAC架构、多链路信道接入和多链路传输等相关技术。

· MLO有两种工作模式：高并发模式，多条链路发送不同的数据，提升带宽；高可靠模式，多条链路发送相同的数据，提高可靠性。

Wi-Fi密盾

Wi-Fi密盾是一种无线安全技术，顺利获得发送额外的干扰信号，保证只有目标终端所处位置能准确接收到数据报文，其他位置/终端无法收到报文，从而防止恶意用户侦听，即窃听终端无法抓取无线空口报文。

Wi-Fi CSI感知

Wi-Fi CSI感知是利用无线信号传播时产生的通道状态信息（Channel State Information, CSI）来实现感知一种前沿的技术。基于 Wi-Fi 7 标准上 ，kdpay钱包官网创新引入了Wi-Fi CSI 感知人员存在，让 Wi-Fi 信号在哪里，感知能力就在哪里；和摄像头相比，保护了用户隐私，可适用于绿色节能、健康关怀、智慧安防等场景。

Leader AP

中小企业场景下，可实现免 WAC 管理，将其中 1 个 AP 设置为 Leader AP 模式作为虚拟 WAC，用于本地管理其他Fit AP，且无需购买 AP 管理 license，有效节约客户投资。

产品特性

FIT AP工作模式

项目	描述
WLAN 特性	全频段（2.4G、5G）支持 IEEE 802.11be 标准，兼容 IEEE 802.11a/b/g/n/ac/ax 标准支持最大并合比（ MRC） 支持 STBC 支持循环时延分集/循环移位延迟 (CDD/CSD) 支持波束成形（ Beamforming） 支持 MU-MIMO 支持 OFDMA 支持 preamble puncturing 支持 BSS Color 支持 TxBF 支持 TWT 支持 4096QAM ，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK 支持低密度奇偶校验（ LDPC） 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx) 支持 802.11 动态频率选择(DFS) 支持 20M、40M、80M、160M 频宽及该频宽下的 ShortGI 支持 WMM(Wi-Fi Multimedia），实现基于优先级的数据处理和转发 支持 WLAN 信道管理和信道速率调整 支持信道自动扫描功能，自动规避干扰 支持 AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID 支持 SST（signal sustain technology） 支持 U-APSD 节电模式 支持 AP 自动上线 WAC 功能 支持多用户 CAC 支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低 支持 802.11k、802.11v 协议的智能漫游 支持 802.11r 协议的快速漫游(≤50ms） 支持频谱分析 支持终端定位
网络特性	符合 IEEE 802.3ab 标准 支持速率和双工模式的自协商，自动 MDI/MDI-X 兼容 IEEE 802.1q 支持根据用户接入的 SSID 划分 VLAN 支持上行以太网口 Eth-trunk 功能 支持 AP 上联口管理通道以 tagged 和 untagged 两种模式组网 支持 DHCP Client，顺利获得 DHCP 方式获取 IP 地址 支持业务数据的隧道转发和直接转发两种方式 支持同一 VLAN 中不同的无线终端之间的访问隔离 支持 IPv4/IPv6 用户访问控制（ACL） 支持 LLDP 链路发现 支持直接转发模式下的 CAPWAP 中断业务保持 支持 AC 统一认证 支持 AC 双链路备份 支持 Telemetry 协议，可以高速采集 AP 状态和应用体验参数 支持 MESH 支持 HotSpot2.0 支持 IPv6 SAVI
QoS 特性	支持 WMM 节电模式 支持上行报文优先级映射和下行流量映射 支持队列映射和调度 支持基于每用户的带宽限制 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验        支持应用识别和 QoS 分类，针对业界常用的 Zoom、QQ、微信等应用，能显著提升语音质量      支持 Airtime 调度 支持空口 HQoS 层次化调度 支持多媒体智能调度算法 支持 VIP 带宽预留 支持 VIP 超帧，逐包功控 支持 Native-IP IFIT 支持 iFlow 支持自定义应用
安全特性	支持 Open system 认证方式 支持 WPA2–PSK 认证/加密方式（WPA2 个人版） 支持 WPA2–802.1X 认证/加密方式（WPA2 企业版） 支持 WPA3-SAE 认证/加密方式（WPA3 个人版） 支持 WPA3–802.1X 认证/加密方式（WPA3 企业版） 支持 WPA-WPA2 混合认证 支持 WPA2-WPA3 混合认证 支持 WPA/WPA2/WPA-WPA2 混合的 PPSK 认证/加密方式 支持 WPA/WPA2/WPA-WPA2 混合的 DPSK 认证/加密方式 支持 WAPI 认证/加密方式           支持 WIDS/WIPS，包括非法设备检测与反制、攻击检测与动态黑名单、STA/AP 黑白名单等     支持 802.1X 认证、MAC 地址认证、Portal 认证等  支持 DHCP Snooping 支持 802.11w 协议 ，对管理帧进行加密 支持 WAPI GCM-SM4 加密算法 支持 CAPWAP DTLS 数据加解密 支持 URL 过滤 支持上行以太网口 MACsec 支持 Wi-Fi 密盾 支持安全启动 支持 dot1x client
EAP 类型	EAP-TLS, EAP-TTLS, EAP-PEAP, EAP-CHAP, EAP-SIM, EAP-AKA, EAP-GTC, EAP-FAST, EAP-PEAP, EAP-MD5, EAP-MSCHAPv2, PEAPv0, PEAPv1
维护特性	支持顺利获得 AC 对 AP 进行的集中管理和维护 支持 AP 自动上线功能，并自动加载配置，可即插即用 支持批量自动升级 支持 STelnet，使用 SSH v2 安全协议 支持 SFTP，使用 SSH v2 安全协议 支持蓝牙串口远距无线运维 支持系统状态告警 支持 WebMaster 管理
感知	Wi-Fi CSI 感知

FAT AP 工作模式

项目	描述
WLAN 特性	全频段（2.4G、5G）支持 IEEE 802.11be 标准，兼容 IEEE 802.11a/b/g/n/ac/ax 标准 支持最大比合并（ MRC） 支持 STBC 支持循环时延分集/循环移位延迟 (CDD/CSD) 支持波束成形（ Beamforming） 支持 MU-MIMO 支持 OFDMA 支持 preamble puncturing 支持 BSS Color 支持 TxBF 支持 4096QAM ，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK 支持低密度奇偶校验（ LDPC） 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx) 支持 802.11 动态频率选择(DFS) 支持 20M、40M、80M、160M 频宽及该频宽下的 ShortGI 支持 WMM(Wi-Fi Multimedia），实现基于优先级的数据处理和转发 支持 WLAN 信道管理和信道速率调整 支持信道自动扫描功能，自动规避干扰 支持 AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID 支持 SST（signal sustain technology） 支持 U-APSD 节电模式 支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低 支持 802.11k、802.11v 协议的智能漫游 支持 802.11r 协议的快速漫游(≤50ms）
网络特性	符合 IEEE 802.3ab 标准 支持速率和双工模式的自协商，自动 MDI/MDI-X 兼容 IEEE 802.1q 支持根据用户接入的 SSID 划分 VLAN 支持 DHCP Client，顺利获得 DHCP 方式获取 IP 地址 支持业务数据的隧道转发和直接转发两种方式 支持同一 VLAN 中不同的无线终端之间的访问隔离 支持 IPv4 用户访问控制（ACL） 支持 LLDP 链路发现 支持 Leader AP 支持 Leader AP 统一认证 支持 NAT
QoS 特性	支持 WMM 节电模式 支持上行报文优先级映射和下行流量映射 支持队列映射和调度 支持基于每用户的带宽限制 支持 Airtime 调度 支持多媒体智能调度算法 支持 VIP 超帧
安全特性	支持 Open system 认证方式 支持 WPA2-PSK 认证/加密方式（WPA2 个人版） 支持 WPA3-SAE 认证/加密方式（WPA3 个人版） 支持 WPA-WPA2 混合认证 支持 WPA2-WPA3 混合认证 支持 MAC 地址认证、Portal 认证 支持 DHCP Snooping 支持 802.11w 协议 ，对管理帧进行加密 支持安全启动
EAP 类型	EAP-TLS, EAP-TTLS, EAP-PEAP, EAP-CHAP, EAP-SIM, EAP-AKA, EAP-GTC, EAP-FAST, EAP-PEAP, EAP-MD5, EAP-MSCHAPv2, PEAPv0, PEAPv1
维护特性	支持 STelnet，使用 SSH v2 安全协议 支持 SFTP，使用 SSH v2 安全协议 支持蓝牙串口远距无线运维 支持系统状态告警

云管理工作模式

项目	描述
WLAN 特性	全频段（2.4G、5G）支持 IEEE 802.11be 标准，兼容 IEEE 802.11a/b/g/n/ac/ax 标准 支持最大比合并（ MRC） 支持 STBC 支持循环时延分集/循环移位延迟 (CDD/CSD) 支持波束成形（ Beamforming） 支持 MU-MIMO 支持 OFDMA 支持 preamble puncturing 支持 BSS Color 支持 TxBF 支持 TWT 支持 4096QAM ，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK 支持低密度奇偶校验（ LDPC） 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx) 支持 802.11 动态频率选择(DFS) 支持 20M、40M、80M、160M 频宽及该频宽下的 ShortGI 支持 WMM(Wi-Fi Multimedia），实现基于优先级的数据处理和转发 支持 WLAN 信道管理和信道速率调整 支持信道自动扫描功能，自动规避干扰 支持 AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID 支持 SST（signal sustain technology） 支持 U-APSD 节电模式 支持 AP 自动上线 NCE-Campus功能 支持多用户 CAC 支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低 支持 802.11k、802.11v 协议的智能漫游 支持 802.11r 协议的快速漫游(≤ 50ms） 支持频谱分析 支持终端定位
网络特性	符合 IEEE 802.3ab 标准 支持速率和双工模式的自协商，自动 MDI/MDI-X 兼容 IEEE 802.1q 支持根据用户接入的 SSID 划分 VLAN 支持 DHCP Client，顺利获得 DHCP 方式获取 IP 地址 支持同一 VLAN 中不同的无线终端之间的访问隔离 支持 IPv4/IPv6 用户访问控制（ACL） 支持 LLDP 链路发现 支持与 NCE-Campus 断链业务保持 支持云管理平台统一认证 支持 NAT 支持 Telemetry 协议，可以高速采集 AP 状态和应用体验参数 支持 MESH 支持 Tunnel-AC 支持 IPv6 SAVI 支持 HotSpot2.0
QoS 特性	支持 WMM 节电模式 支持上行报文优先级映射和下行流量映射 支持队列映射和调度 支持基于每用户的带宽限制 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验 支持应用识别和 QoS 分类，针对业界常用的 Zoom、QQ、微信等应用，能显著提升语音质量 支持 Airtime 调度 支持空口 HQoS 层次化调度 支持多媒体智能调度算法 支持 VIP 带宽预留 支持 VIP 超帧，逐包功控 支持 Native-IP IFIT 支持 iFlow 支持自定义应用
安全特性	支持 Open system 认证方式 支持 WPA2-PSK 认证/加密方式（WPA2 个人版） 支持 WPA2-802.1X 认证/加密方式（WPA2 企业版） 支持 WPA3-SAE 认证/加密方式（WPA3 个人版） 支持 WPA3-802.1X 认证/加密方式（WPA3 企业版） 支持 WPA-WPA2 混合认证 支持 WPA2-WPA3 混合认证 支持 WPA/WPA2/WPA-WPA2 混合的 PPSK 认证/加密方式 支持 WPA/WPA2/WPA-WPA2 混合的 DPSK 认证/加密方式 支持 802.1X 认证、MAC 地址认证、Portal 认证等 支持 WIDS/WIPS，包括非法设备检测与反制、攻击检测与动态黑名单、STA/AP 黑白名单等 支持 DHCP Snooping 支持 802.11w 协议 ，对管理帧进行加密 支持 CAPWAP DTLS 数据加解密 支持 URL 过滤 支持 Wi-Fi 密盾 支持安全启动 支持 dot1x client
EAP 类型	EAP-TLS, EAP-TTLS, EAP-PEAP, EAP-CHAP, EAP-SIM, EAP-AKA, EAP-GTC, EAP-FAST, EAP-PEAP, EAP-MD5, EAP-MSCHAPv2, PEAPv0, PEAPv1
维护特性	支持顺利获得云管理平台对 AP 进行的集中管理和维护 支持 AP 自动上线功能，并自动加载配置，可即插即用 支持批量升级 支持 STelnet，使用 SSH v2 安全协议 支持 SFTP，使用 SSH v2 安全协议 支持蓝牙串口远距无线运维 支持网管实时监控用户配置信息和快速故障定位 支持系统状态告警 支持 NTP
感知	支持 Wi-Fi CSI 感知

产品规格

项目		描述
物理参数	尺寸（宽 x 深 x 高）	265 mm x 265 mm x 54 mm
	重量	2.27 kg
	接口	1 x 1G/2.5G/10G 光口 1 x 100M/1000M/2.5GE/5GE/10GE 电口 1 x 10M/100M/1000M 电口 1 x USB接口 说明 ·10GE 电口支持 PoE 输入,GE 电口支持 PoE Out。 ·10G 光口支持 10G 光模块、1G 光模块及光电混合模块（光电混合模块支持PoE输入）。
	蓝牙	蓝牙 6.0
	星闪/IoT	·星闪 SLE1.0/蓝牙 5.4 ·内置多协议 IoT 接口，可灵活支持 ZigBee、HomeKit、Thread 等协议* ·USB 接口扩展外置物联网（支持 ZigBee、RFID、UWB 等协议） 说明 带*号功能特性可顺利获得软件升级实现。
	LED 指示灯	指示系统上电状态，启动状态，运行状态，以及告警和故障状态
电源参数	电源输入	·DC：48V～57.6V ·PoE 供电：满足 802.3bt/at 以太网供电标准 说明 802.3at 供电限制详见《规格查询工具》网站。
	最大功耗	33 W（不含 USB 和 PoE OUT） 说明 实际最大功耗遵照不同国家和地区法规而有所不同。
环境参数	工作温度	-10℃ ~ +50℃ 说明 基于安装环境不同，可能有变化。
	存储温度	-40℃ ~ +70℃
	工作湿度	5%～95%（非凝结）
	海拔	-60m～5000m
	工作气压	53kPa ～106kPa
射频参数	天线类型	内置动态变焦智能天线
	天线增益	2.4GHz: 4dBi 5GHz: 5dBi 说明 1、上述增益为单天线峰值增益。 2、组合 2.4GHz 或 5GHz 所有天线后,等效天线增益：2.4GHz：1dBi, 5GHz： 2dBi。
每射频最大 SSID 数量	16
最大用户数	1800（600/射频） 说明 使用环境不同实际用户数存在差异。
最大发射功率	2.4GHz: 26dBm（组合功率） 5GHz-L: 26dBm（组合功率） 5GHz-H: 26dBm（组合功率） 说明 实际发射功率遵照不同国家和地区法规而有所不同。
工作频段	·2.400～2.4835GHz ISM ·5.150～5.250GHz U-NII-1 ·5.250～5.350GHz U-NII-2A ·5.725～5.850GHz U-NII-3/ISM 说明 上述以中国支持的频段为例，实际可用的频段和信道因当地国家/地区法律法规有所不同。

遵从标准

安规标准	·EN 62368-1	·IEC 62368-1
无线电标准	·ETSI EN 300 328	·ETSI EN 301 893	·AN/NZS 4268
电磁兼容标准	·EN 301 489-1 ·EN 301 489-17 ·EN 60601-1-2 ·EN 55032 ·EN 55035	·GB 17625.2 ·AS/NZS CISPR32 ·CISPR 32 ·CISPR 35	·IEC/EN 61000-4-2 ·IEC/EN 61000-4-3 ·IEC/EN 61000-4-4 ·IEC/EN 61000-4-5 ·IEC/EN 61000-4-6 ·ICES-003
IEEE 标准	·IEEE 802.11a/b/g ·IEEE 802.11n ·IEEE 802.11ac ·IEEE 802.11ax ·IEEE 802.11be	·IEEE 802.11h ·IEEE 802.11d ·IEEE 802.11e ·IEEE 802.11k	·IEEE 802.11v ·IEEE 802.11w ·IEEE 802.11r
安全标准	·802.11i，Wi-Fi Protected Access (WPA)，WPA2，WPA2-Enterprise，WPA2-PSK，WPA3，WAPI ·802.1X ·Advanced Encryption Standards(AES) ，Temporal Key Integrity Protocol(TKIP) ，WEP，Open ·EAP Type(s)
电磁场辐射标准	·EN 62311	·EN 50385
RoHS	·Directive 2002/95/EC & 2011/65/EU ·(EU)2015/863
Reach	·Regulation 1907/2006/EC
WEEE	·Directive 2002/96/EC & 2012/19/EU
